Laboratorio Avanzado
de Ensayo y
Diagnóstico Digital
SAE ARP 490: Normativa aeroespacial que define los procedimientos para la verificación y validación de servoválvulas. Establece la medición de parámetros críticos (caudal, presión, histéresis y respuesta dinámica), garantizando que el componente recupera sus especificaciones originales tras la reparación.

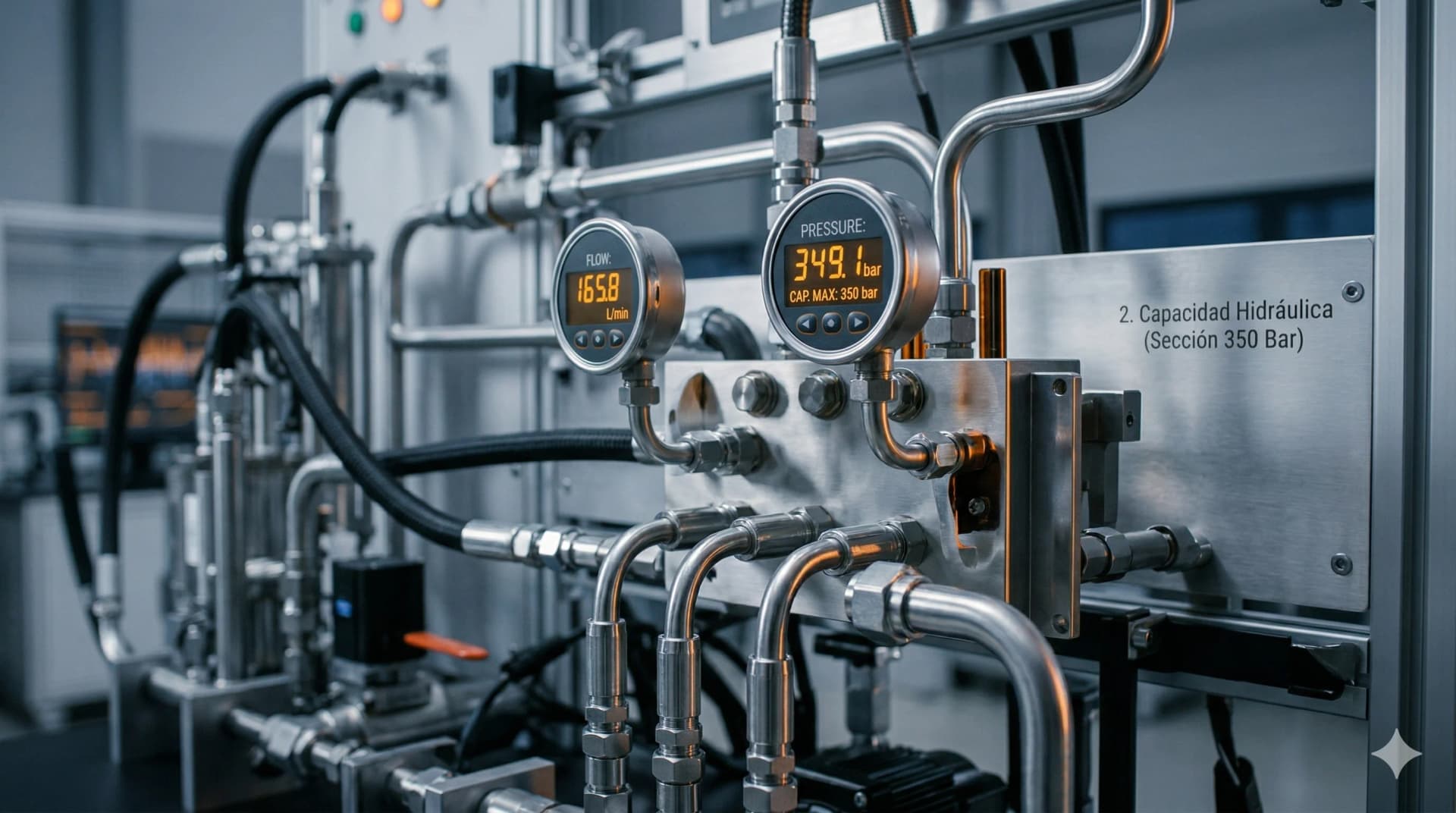

▼.Nuestros Bancos de Ensayo
Disponemos de sistemas de ensayo independientes que nos permiten trabajar en paralelo en diagnósticos urgentes y ensayos dinámicos de larga duración, garantizando agilidad en la entrega.
- Presión Máxima de Ensayo350 Bar
- Caudal Nominal100 L/min
- Potencia Instalada45.6 kW
- Precisión de Temperatura±2°C (Control Termostático)

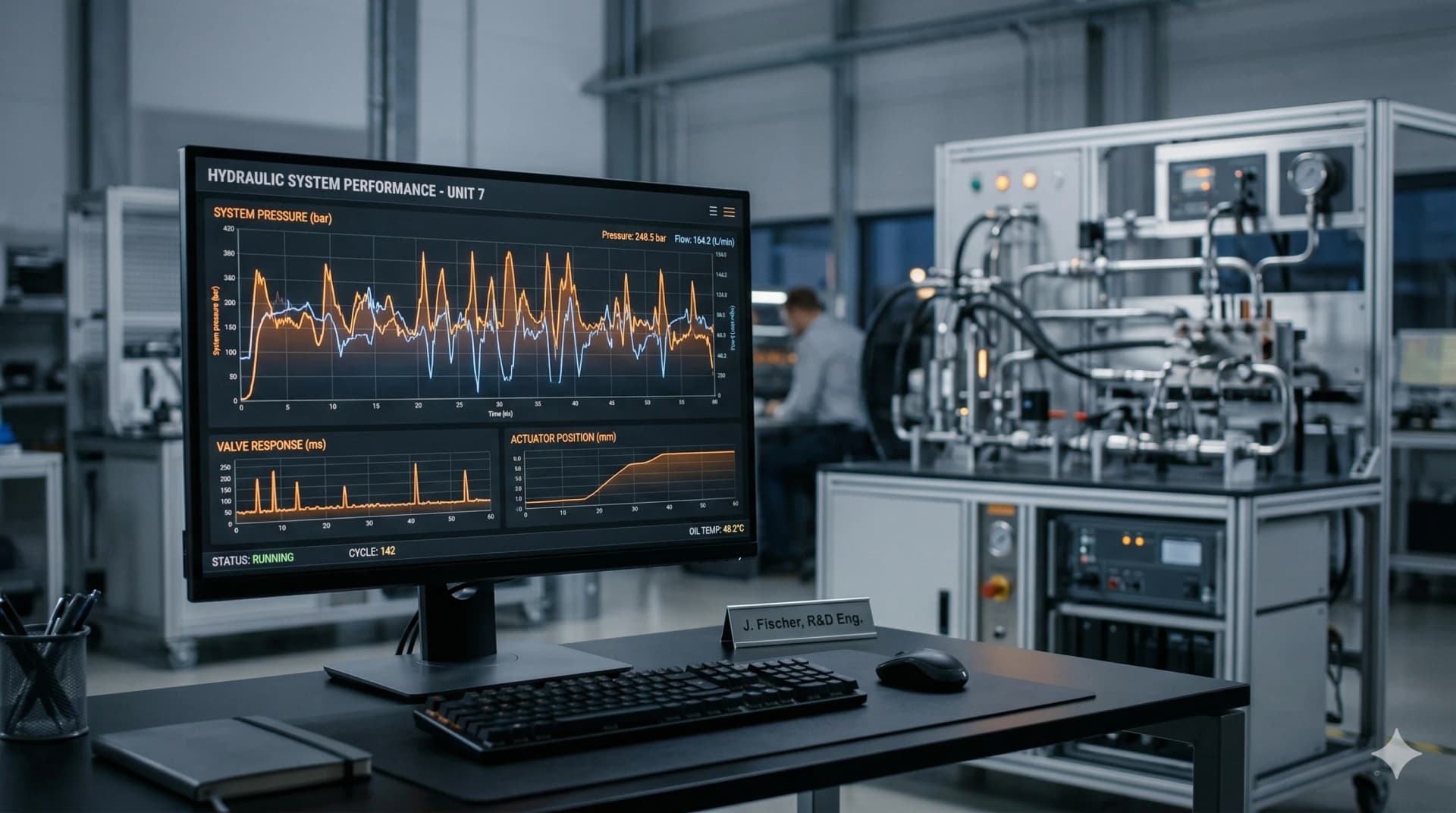

Adquisición y Análisis de Datos

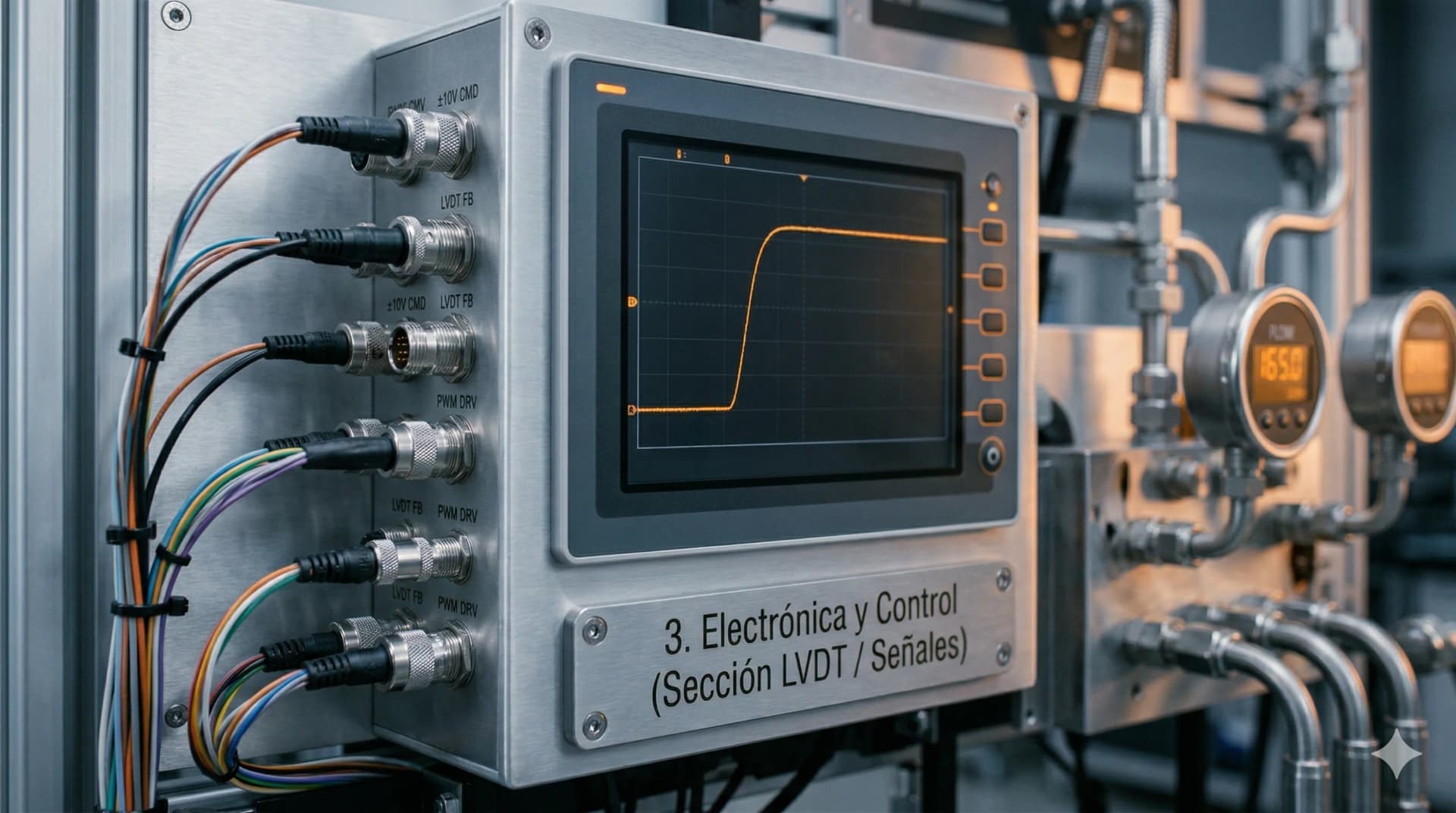

Utilizamos hardware de adquisición de datos de National Instruments™ para obtener una radiografía digital exacta del componente, capturando transitorios imposibles de detectar de forma analógica.
Capacidad Técnica
- • Resolución de 16-bit
- • Muestreo hasta 400 kS/s
- • Monitorización LVDT Real
- • Respuesta en FrecuenciaAnálisis Dinámico
Diagrama de Bode que mide la ganancia y el desfase de la válvula en función de la frecuencia de la señal de mando. Permite verificar el ancho de banda y detectar resonancias o pérdidas de dinámica.
▼
Trazabilidad
- • Gráficas de HistéresisParámetro SAE ARP 490
Diferencia entre la curva de subida y bajada del caudal en función de la señal de mando. Una histéresis elevada indica desgaste o fricción interna excesiva y compromete la precisión del control.
▼ - • Trazabilidad DinámicaRespuesta Transitoria
Registro temporal de la respuesta de la válvula ante escalones de señal. Permite medir el tiempo de respuesta, sobreoscilación y tiempo de establecimiento, validando el comportamiento transitorio del componente.
▼ - • Informe Digital de Ensayo
- • Validación de Tolerancias

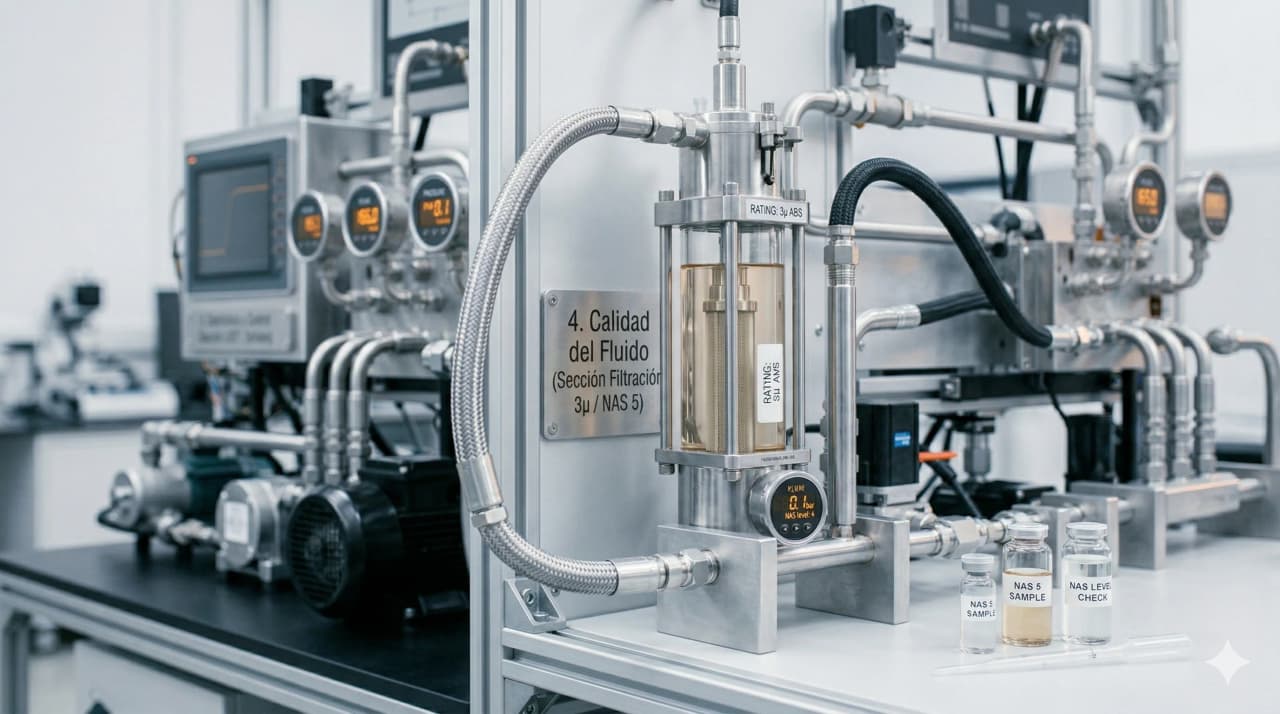

Compromiso con la Pureza
La excelencia de un ensayo dinámico comienza en el fluido. Para proteger la integridad de cada componente y garantizar resultados precisos, mantenemos nuestros niveles de limpieza bajo los más estrictos estándares internacionales.
Eliminación de partículas microscópicas para prevenir el desgaste prematuro de las aristas de control del spool.
Nivel de pureza superior al aceite nuevo de fábrica (equivalente a ISO 4406 16/14/11). Estándar de laboratorio requerido para calibración crítica de servoválvulas.
Viscosidad controlada para asegurar la repetibilidad de los ensayos y la exactitud de los diagramas de Bode.
Recursos técnicos relacionados
¿Listo para obtener un informe
de rendimiento real de su unidad?
Elimine la incertidumbre operativa. Analizamos el comportamiento dinámico de su unidad bajo norma SAE para asegurar una puesta en marcha precisa y sin imprevistos.
